麥克維爾中央空調水泵揚程如何確定

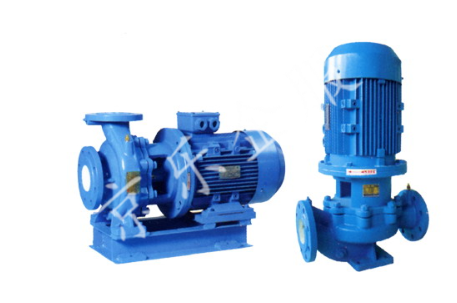

　　中央空調水泵是作為全部循環水系統提供動力的設備裝置，它在空調中的耗能達到百分之二十的水平，可見空調水泵的合理選擇運行及節能與否事非常關鍵的。那么中央空調水泵揚程如何確定呢?接下來中央空調維修網小編來給大家分享一下麥克維爾中央空調水泵揚程如何確定。文章整理自互聯網。

　　一、水泵流量的計算:

　　(1)冷凍水冷卻水泵流量計算公式：L(m3/h=Q(Kw)×(1.15~1.2)/(5℃×1.163)式中：Q--制冷主機的制冷量，Kw;L--冷凍冷卻水泵的流量，m3/h。

　　(2)補給水泵的流量：正常補給水量為系統循環水量的1%～2%，但是選擇補給水泵時，補給水泵的流量除應滿足上述水系統的正常補水量外，還應考慮發生事故時所增加的補給水量，因此，補給水泵的流量通常不小于正常補水量的4倍。補給水箱的有效容積可按1～1.5h的正常補水量考慮。

　　二、水泵揚程的確定:

　　(1)冷凍水泵揚程的組成：

　　制冷機組蒸發器水阻力：一般為5~7mH2O;

　　末端設備(空氣處理機組、風機盤管等)表冷器或蒸發器水阻力：一般為5~7mH2O (具體值可參看產品樣本);

　　回水過濾器，二通調節閥等的阻力：一般為3~5mH2O;

　　分水器、集水器水阻力：一般一個為3mH2O;

　　制冷系統水管路沿程阻力和局部阻力損失：一般為7~10mH2O;

　　綜上所述，冷凍水泵揚程為26~35mH2O，一般為32~36mH2O。

　　(2)冷卻水泵揚程的組成:

　　制冷機組冷凝器水阻力：一般為5~7mH2O;

　　冷卻塔噴頭噴水壓力：一般為2~3mH2O;

　　冷卻塔(開式冷卻塔)接水盤到噴嘴的高差：一般為2~3mH2O;

　　回水過濾器，二通調節閥等的阻力：一般為3~5mH2O;

　　制冷系統水管路沿程阻力和局部阻力損失：一般為5~8mH2O;

　　綜上所述，冷卻水泵揚程為17~26mH2O，一般為21~25mH2O。

　　(3)補水泵揚程：

　　揚程為定壓點與最高點距離+水泵吸水端和出水端阻力+3～5mH2O的富裕揚程。

　　水管路阻力計算方法：沿程阻力，水在管道內的沿程阻力：Hf=Rl式中：Hf—水管沿程阻力，Pa;R—單位長度沿程阻力，又稱比摩阻，Pa/m;L—水管直管段的長度，m。

　　冷水管采用鋼管或鍍鋅管時，比摩阻R一般為100～400Pa/m，最常用的為250Pa/m。比摩阻是個和水管管徑，水流流速以及流量有關的量，可以通過下面的比摩阻計算圖查得。

　　②局部阻力：水流動時遇到彎頭、三通及其他配件時，因摩擦及渦流耗能而產生的局部阻力計算公式為：Hd=ζ×(ρ×V2/2) 式中ζ——局部阻力系數， V——水流速，m/s。

　　③水管總阻力：水流動總阻力H(Pa)包括沿程阻力Hf和局部阻力Hd，即：H=Hf+Hd。

以上就是小編解答關于《麥克維爾中央空調水泵揚程如何確定》的全部內容了，如果您還想要了解更多關于 中央空調清洗、 中央空調維修 等相關的知識，請持續關注我們！
