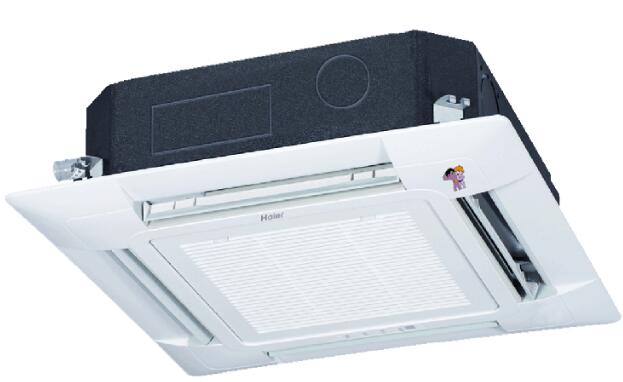

中央空調（吸頂機）嵌入式空調安裝規范

　　天花機室內機安裝規范，本文由永安昌盛中央空調維修網的小編整理字互聯網的文字。

　　一、安裝面積確認

　　按房間朝向、高度及面積的大小選定產品制冷量的大小。房間垂直高度以2.8m為標準。超出高度需乘以高度比系數，例如用戶家高度是3.2米，實際需要的制冷量就要乘以3.2/2.8=1.143倍。

　　(注：可燃冷媒產品安裝面積造型必須符合安裝說明書參數要求)

　　二、電源開關要求

　　1、空調器所用電源應為頻率50Hz電壓為單相220V或三相380V的交流電源。電源電壓波動范圍應在±10%以內。

　　2、空調器最大電流超過16A時，需要用戶自行準備或購買空氣開關和漏電保護開關。

　　3、空氣開關接線要規范，杜絕銅線裸露、電源線顏色不對應及不接地線等情況。

　　三、安裝位置要求

　　1、安裝位置確定需考慮消防、裝潢、送風角度、走管可行性等要求。

　　2、必須使用包裝底紙進行劃線定位。

　　3、定位過程中要使用卷尺或直尺，保證定位的準確性。

　　四、管線布置

　　1、管線布置要橫平豎直、美觀規范。

　　2、選擇對應尺寸的固定碼，按電源信號線在頂部、連接管在中間、排水管在底部的次序分開固定。

　　3、冷媒管道內外壁應干燥和清潔，兩端必須做好密封。

　　4、根據墻孔位置調整好管路方向及位置，確定出管方式。管線布置必須小心，不能損壞配管及配管保溫管。

　　5、固定碼直線間距為 1200mm～1500mm/個，冷媒管與室內機 300mm～500mm 處應安裝固定碼，轉彎 300mm 處應安裝固定碼。

　　6、安裝完后需粘貼安全警告標識。

　　五、室內機保壓檢測

　　1、在安裝前，需對室內機蒸發器保壓狀態進行檢察。

　　2、檢查蒸發器管接頭保壓螺母氣壓顯示針，如紅色或黑色小凸點沒有凸出來，說明蒸發器存在泄漏點，機器不允許安裝。

　　六、吊桿安裝

　　1、吊桿直徑φ≥10mm，吊杠安裝必須穩固、垂直。

　　2、吊桿的長度應根據內機的安裝高度確定，吊桿末端統一在內機的中間位置。

　　3、若室內機吊桿長度大于 1000mm 時，須在對角線處加兩條斜撐防止晃動。

　　七、室內機吊裝

　　1、室內機吊桿下方雙螺母固定。

　　2、室內機吊裝時應使用水平尺，保證室內機安裝水平。

　　3、確保室內機吊裝穩固。

　　4、吊裝完成后應進行防塵保護。

　　八、銅管連接

　　1、室內側接管規范，連接管管徑要嚴格以安裝說明書為準。

　　2、冷媒管在未連接空調設備前應進行封口保護，防止水汽進入。

　　3、接管時先連接低壓管，后接高壓管，將錐面垂直頂至喇叭口，用手將連接螺母擰到螺栓底部，再用力矩扳手固定擰緊。

　　4、冷媒銅管的彎管外表面不應出現彎癟。

　　九、排水管連接

　　1、排水管安裝前進行保溫處理。

　　2、排水系統各接口處必須密封，以防漏水。

　　3、室內機水泵提升高度盡量做垂直上升, 室內機出口300mm以內做提升。

　　4、自然排水時主管排水坡度不小于1/50。

　　5、排水管長度≥10m，需裝排氣口。

　　6、排氣口高度≥300mm，排氣口應制作彎頭并管口朝下或水平。

　　十、電控盒接線

　　1、接線時，必須參照機器內粘貼的電氣線路圖，無誤后方可接線。

　　2、電源線必須使用氯丁橡膠線，接地線必須使用黃/綠線并有足夠的線徑。

　　3、電源線端部必須有數碼套管及U型端子。

　　十一、面板安裝

　　1、安裝時切勿將面板面向下方或靠在墻壁上放置，也不可置于凸起的物體上。

　　2、勿碰撞或擠壓導風板。

　　3、將面板上有“配管側”標識處對正主體的配管接口側。

　　4、天花板和面板之間不得有縫口，如有縫隙則須重新調整室內機的高度。
